人类对通信速度的追求，从未停歇。当5G技术全面铺开，下一代6G通信已将目光投向太赫兹频段——这个被誉为电磁频谱中最后一个“未开发区域”的宝藏，蕴藏着超高速率、超低延迟与超密集连接的无限可能。然而，太赫兹技术长期面临两大“拦路虎”：室温下高灵敏度探测难、动态高效调制难。直到外尔半金属、三维微纳结构与上海普利生三维科技有限公司（以下简称“普利生”）亚像素微扫描3D打印技术走到一起，这一困局终于迎来了新的解法。

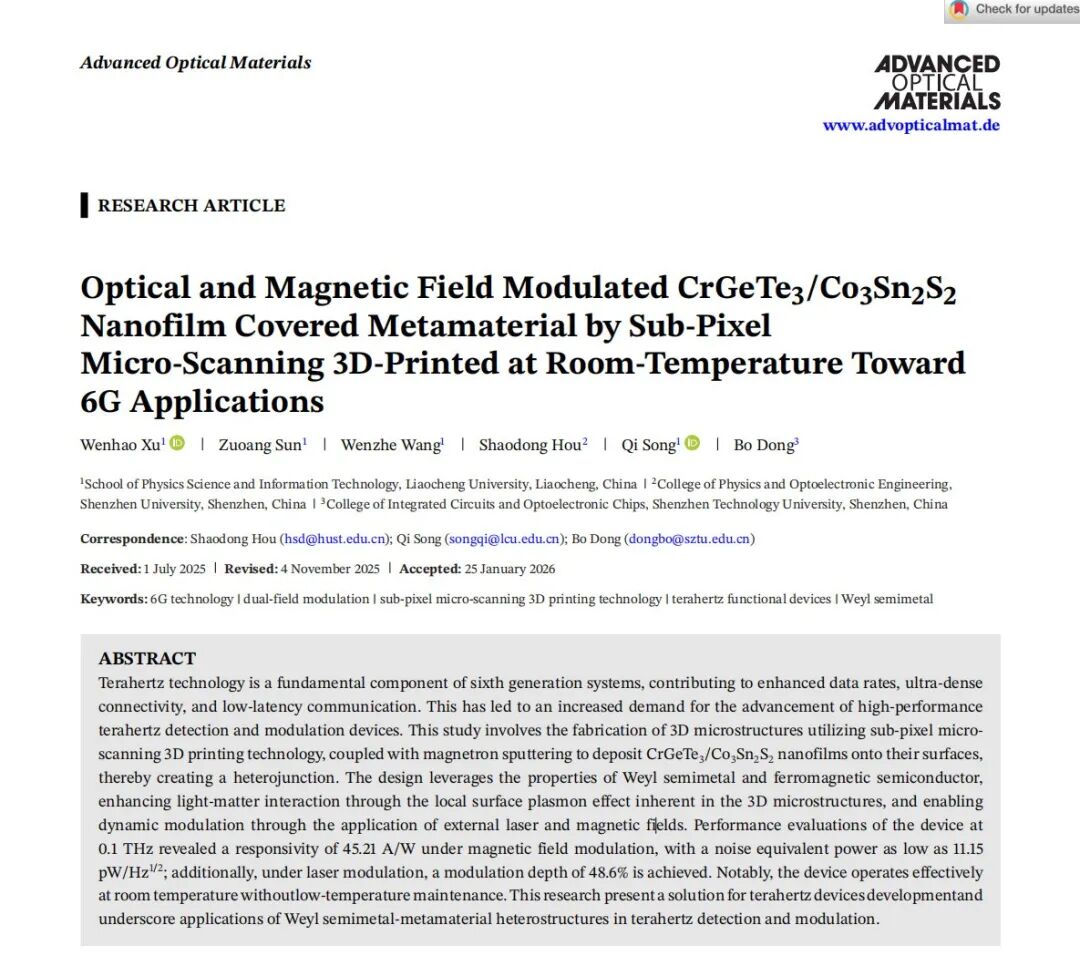

由中国聊城大学、深圳大学、深圳技术大学联合完成的研究成果《Optical and Magnetic Field Modulated CrGeTe₃/Co₃Sn₂S₂ Nanofilm Covered Metamaterials Fabricated by Sub-Pixel Micro-Scanning 3D Printing for 6G Applications》发表于国际著名期刊 《Advanced Optical Materials》 。研究中，团队采用普利生亚像素微扫描3D打印技术，成功制备了具备局域表面等离子体增强效应的三维微结构，为6G核心器件提供了关键制造支撑。
从材料到结构：太赫兹器件的三重突破
太赫兹频段的光子能量低，与传统电子、光子器件工作机制难以兼容，导致高性能功能器件长期缺位。现有太赫兹探测器要么需要在低温下工作，要么灵敏度不足，难以满足6G通信的严苛要求。
这项研究的突破点在于 “材料+结构+工艺”的三重协同设计：
材料组合：将磁性外尔半金属Co₃Sn₂S₂（高载流子密度、室温磁响应）与准二维范德华铁磁半导体CrGeTe₃（强太赫兹吸收）构建异质结，整合光电与磁电特性。

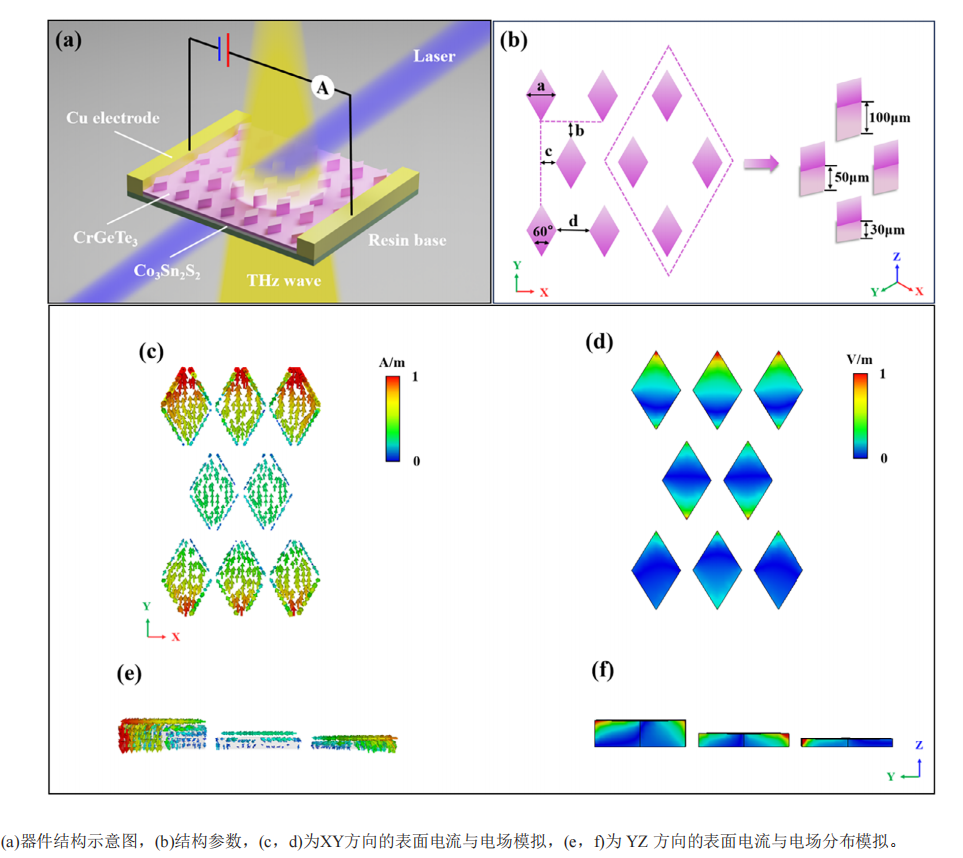

三维微结构：设计亚波长菱形微阵列，通过局域表面等离子体效应将太赫兹场能量高度局域化，Z方向的类法布里-珀罗腔结构进一步延长光程，显著增强光-物质相互作用。
制造工艺：采用普利生亚像素微扫描3D打印技术，精准实现复杂三维微结构的跨尺度制造。
普利生3D打印：让复杂微结构“精准落地”
这项技术的落地，离不开普利生亚像素微扫描3D打印设备的关键支撑。研究团队采用普利生亚像素微扫描3D打印技术，制备了具有交错菱形阵列的三维微结构，结构特征尺寸达50μm，交错间距25μm，整体有效检测面积达10×10mm²。
传统微结构制造依赖光刻、模具等工艺，难以实现高深宽比、复杂三维结构的灵活设计，且周期长、成本高。普利生的亚像素微扫描技术打破了这一局限：
2μm精度：通过微透镜阵列技术将光束缩小至亚像素级光斑，结合压电陶瓷微振动扫描，实现超精细图案的精准固化成型。
高深宽比加工能力：支持2μm层厚处理，可制造复杂三维立体结构，满足太赫兹器件对微结构形貌的严苛要求。
无模具快迭代：从设计到成型仅需数小时，无需模具，支持快速迭代优化结构参数。
正是这种“精度+自由度”的制造能力，让论文中的菱形微阵列得以精准实现——其尖端曲率、边缘轮廓、Z向拉伸比例均被精确复刻，从而确保了局域表面等离子体效应的稳定发挥。
广阔应用前景：从实验室到产业化
从外泌体检测到太赫兹器件，普利生微纳3D打印技术正在越来越多的前沿科研领域发挥关键作用。我们始终致力于为科研人员提供高精度、高效率、高可靠性的微纳制造解决方案，助力中国科技创新，推动产业升级。无论是精密传感器、微流控芯片，还是复杂三维微结构，普利生都能精准满足您的需求，真正实现“精度、尺寸、材料”的三重突破。
